Коляска «Универсал» для инвалидов

инж., д.в.н. В. Борисевич.  Автор разработки и владелец патента.

НТА «Экологический императив»

     По данным Всемирной организации здравоохранения   на земном шаре  имеется  около 12  млн. инвалидов, у которых нарушены физические функции нижних конечностей, но у которых в нормальном состоянии находятся плечевой пояс и руки.  Эти люди испытывают огромный дискомфорт, не имея возможности без посторонней помощи (требующей к тому же значительных усилий от сопровождающего)  перемещаться в инвалидной коляске даже на несколько ступенек.

      Имеется множество колясок, которые обеспечивают достаточно приемлемые условия для перемещения инвалида по ровной местности.



     Известны также конструкции инвалидных колясок, предназначенные для передвижения по лестницам. Но они обладают существенными недостатками, главные из которых  высокая стоимость, приближающаяся иногда к стоимости автомобиля, и  очень большой вес.

     Разработанная конструкция инвалидной коляски, опытный образец которой в натуральную величину изготовлен и испытан, не имеет этих недостатков, и при массовом производстве такие коляски станут доступны большинству инвалидов и  службам социальной помощи инвалидам.



     Назначение.

      Коляска «Универсал» предназначена  для инвалидов,   у которых нарушены физические функции нижних конечностей, но в нормальном  состоянии находятся  руки и плечевой  пояс, обеспечивая им самостоятельное без какой–либо  посторонней помощи передвижение по лестницам и горизонтальной поверхности.  При этом для  передвижения по горизонтальной поверхности используется ручной привод, а для передвижения по ступеням лестниц- электромеханический привод.



    Приоритет и прототип

Приоритет  защищен в Израиле.

Прототипом являлся аппарат для подъема и спуска по ступеням (Пат.США 5,653,301).   В данном аппарате используются  две пары опор – опоры подъемника и опоры рамы. Рамы и подъемник могут перемещаться относительно друг друга в горизонтальном направлении.



Опоры периодически поддерживают переднюю часть аппарата при перемещении рамы относительно подъемника и наоборот.

Названным патентом предусмотрена фиксация упомянутых  опор с помощью постороннего лица или какого-либо дополнительного аппарата,  конструкция которого не приводится. Исходя из этого, аппарат не может быть использован в качестве инвалидной коляски, т.к. перемещение и фиксация опор вручную не позволяет инвалиду управлять аппаратом без помощи другого лица.

Предложенная конструкция не имеет указанных недостатков, она предусматривает возможность инвалиду передвигаться по лестницам без посторонней помощи.



Состояние разработки.

    Изготовлен опытный образец в натуральную величину, подтвердивший работоспособность конструкции. На прилагаемых фотографиях показаны несколько основных положений коляски при спуске с лестницы.(Рис. 1).

    Имеется рабочая техническая документация.

    Техническая документация и модель выполнены фирмой, специализирующейся  в области механического оборудования.

    Широкая публикация материалов о конструкции коляски до настоящего времени не производилась.



    Технические характеристики

     Масса  коляски с учетом веса аккумуляторных батарей 12-24 В  и ёмкостью 60А*ч до 35 кг.

    Габариты (с подножкой):  высота  до 0,8 м, ширина до 0,65.

    Скорость подъема на одну ступень высотой от 15 до 20 см. (строительный стандарт) до 5 сек.

    Запас хода до перезарядки или замены батарей  - 4000 ступенек.

    (500 пролетов, состоящих из 8 ступенек каждый, или на общую высоту ~ 800 метров).



     Стоимостные характеристики



    Ориентировочная розничная цена

 при единичном производстве            до      $4000,

 при мелкосерийном производстве   до       $3000,

 при массовом производстве        менее       $2000.

    Конструкция выполняется из материалов и элементов, широко применяемых в современном массовом производстве.



         Имеющийся образец коляски предназначен для демонстрации работоспособности  разработанной конструкции перед заинтересованными инвесторами..

    Следует заметить, что для широкого внедрения коляски надо будет изготовить выставочный экземпляр, который должен быть продемонстрирован на международной выставке медицинского оборудования, проводимой раз в два года.   Продуктом бизнеса будет являться либо сама коляска «Универсал»,  либо право владения патентом на эту коляску.



    Условия и перспективы  реализации  коляски «Универсал»



 Для  изготовления основного образца серии (выставочный экземпляр) требуется 25 -30 тыс. долл. США.

       Для  выполнения всего комплекса работ, включающих  составление бизнес-плана, проведение маркетинга и рекламы, и обеспечивающих передачу документов для серийного  производства,  необходимо финансирование в размере $ 100 000.

       Конструкция может быть дополнена приводом колес, который превратит коляску в самоходную.



        История разработки и  помощники в изготовлении.



     Задача была поставлена в НТА «ЭИ» в 2001 г. (М. Котен и др.). Работа над коляской началась в 2002 г. Начальная помощь в переводах документов и т. п. была оказана амутой Макор Мейда.  С помощью   «Башана» были проведены патентные исследования, после которых были  выделены на определённых условиях 100 000 шек для изготовления рабочих чертежей и опытного образца.

     Руководитель НТА «ЭИ» представил  автора разработки  специализированной фирме, занимающейся изготовлением нестандартного механического оборудования  Руководство этой фирмы при непосредственной помощи гл. инж. С. Говермана предоставило возможность работать на своей территории и использовать некоторые станки, сварочный аппарат и т.п. Неоценимую помощь в изготовлении коляски на сугубо добровольной основе оказал автору инженер–механик Эдуард Резник, также являющийся членом НТА «ЭИ». Без непосредственно участия и энтузиазма Э. Резника вряд ли удалось  бы изготовить первый и второй образцы коляски.

    Главное сделано. Остается раздобыть  финансирование на   изготовление выставочного образца для международной выставки медицинского оборудования, что откроет возможность для массового производства коляски.



   Для заинтересованных лиц подготовлен  «Информационный  листок», который можно распечатать из  раздела «Информационные листки», на сайте НТА «ЭИ».

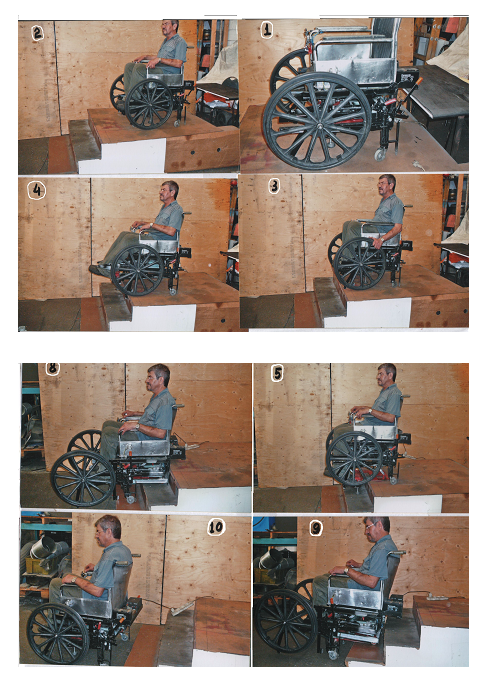

 Последовательные положения коляски « «Универсал» при  спуске с лестницы

на фото ниже
